ワイヤレスシステム構成例(1)

体育館・校庭・屋外イベント会場で

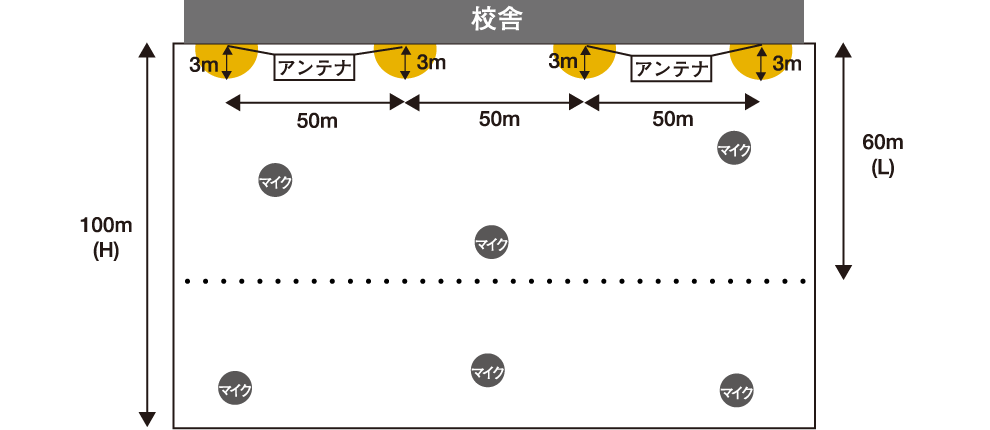

体育館や運動場などの広い場所で使用する場合に最適のシステムです。見通しの良い屋外ならワイヤレスマイクの送信出力切換スイッチを「H」側（6mW）にすることでアンテナから半径約100m、「L」側（2mW）にすることで同じく半径約60mのエリアをカバーします。送信出力切換スイッチを「L」側（2mW）に設定することにより電池消費を抑えて長時間、連続使用することもできます。

• 下表の中から、同グループの最大6波を選び、ワイヤレスマイクとワイヤレスチューナーの周波数を設定します。
• アンテナとワイヤレスマイクロホンは3m以上離してお使いください（「H」時）。
• ワイヤレスマイクロホンを2本以上使用する場合は、マイク同士の間隔を50cm以上離してください。
• アンテナ同士は50〜100m離して設置してください。

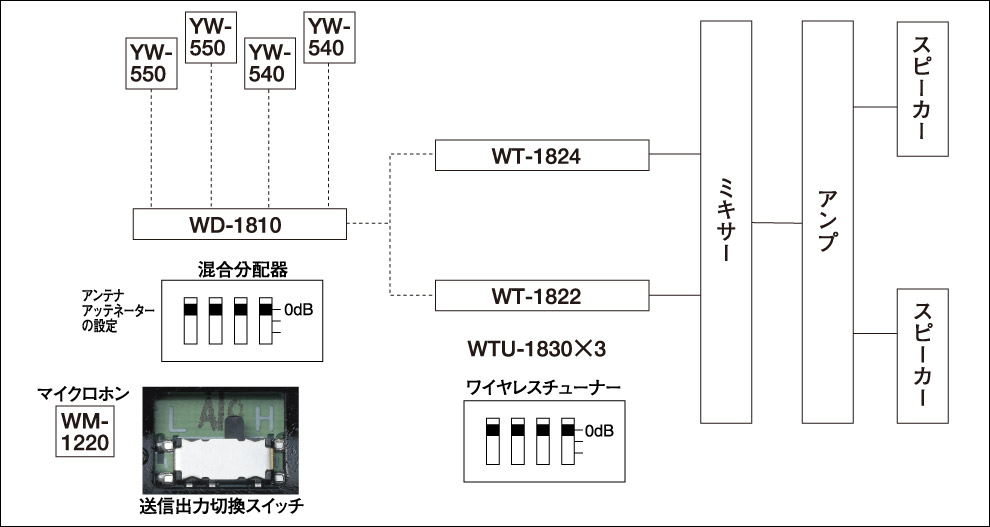

• ワイヤレスアンテナ［ YW-550 ］［ YW-540 ］を使用した時のケーブルの延長可能距離は、同軸ケーブル［ 5C-FB ］で50m、同軸ケーブル［ 7C-FB ］で70mです。それ以上延長する場合は、アンテナブースター［ YW-1000 ］を使用してください。ブースターを2台使用して、ケーブルを最大約200m延長できます。

※ 送信出力切換スイッチはワイヤレスマイクロホンの電池装着部の下にあり、多チャンネル使用の際にも使用します。

※ 上記の設定内容は代表例であり、実際の使用環境に応じた設定が必要な場合があります。

6チャンネル使用時のチャンネル設定
