PLLシンセサイザー方式ワイヤレスチューナー
800MHz帯ワイヤレスシステム
PLLシンセサイザー方式ワイヤレスチューナー 30ch対応
20m×20mのエリアで最大30チャンネルの同時使用が可能
［ WT-1822 ］［ WT-1824 ］は「30ch対応」のダイバシティチューナーです。同一空間内で30チャンネルまで対応可能です。会議室や教室、宴会場など限られたスペースで多くのマイクロホンをお使いいただけます。
チューナーユニットはチューナー前面から着脱可能
チューナー前面のパネルを取り外して着脱するだけの簡単構造。チューナーをラックに設置した後の増設も簡単に行なうことができます。
コネクター形状を変更し、音切れや音質劣化を未然に防止
ケーブル抜けや接触不良による音切れ、音質劣化を防ぐために、単独出力端子にXLRタイプのコネクターを採用し、信頼性を向上。また誤操作防止のためにスケルチ調節つまみの形状変更、効果がわかりやすい機能表示「スケルチ／受信範囲」にしています。（WT-1822／1824）
ワイヤレスチューナーは3段階プラス1の混信軽減機能
1. 空きチャンネル検索機能
使われていないチャンネルを検索して表示する「チャンネルチェック」機能を搭載。これをもとにチャンネル設定することにより、混信を避けることができます。
2. アンテナアッテネーター機能
アンテナアッテネーターをチューナー側にも装備。アンテナごとの感度をチューナーで操作して、混信を軽減させることができます。
3. スケルチ機能
使用する場所に合ったスケルチレベルを表示・設定することができます。スケルチ解除により混信妨害の状態を直接音声で確認することも可能です。
プラス1機能＝トーン機能
3つのトーン周波数を実装。同じ周波数のマイクがあった時、トーン周波数を変更して混信を避けることができます。
■PLLシンセサイザー方式
ダイバシティワイヤレスチューナー

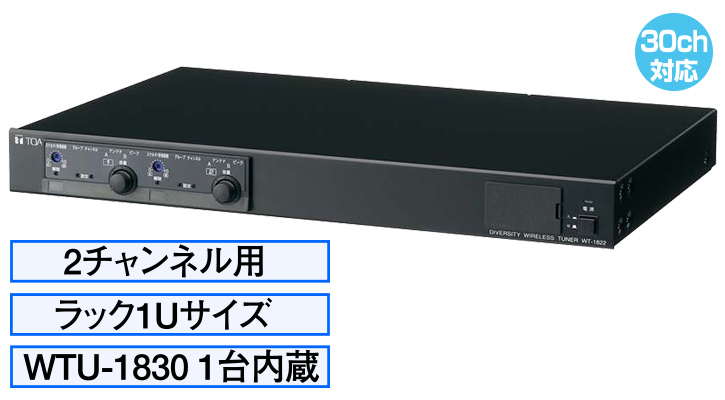

WT-1822
希望小売価格￥146,500(税抜)
- 水晶制御PLLシンセサイザー方式による800MHz帯の据置型ワイヤレスチューナーです。
- ダイバシティワイヤレスチューナーユニット［ WTU-1830 ］が2台（1台内蔵、1台増設可能）まで装着できます。
- ラック取付金具［ MB-15B ］ （別売）を用いてラック装着も可能です。

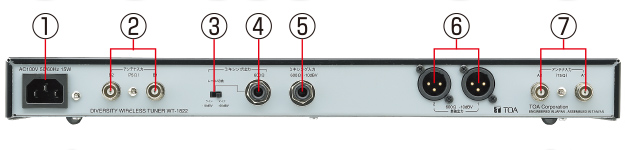

■リアパネル
(1)AC インレット
(2)B アンテナ入力コネクター
(3)ミキシング出力レベル切換スイッチ
(4)ミキシング出力端子
(5)ミキシング入力端子
(6)単独出力端子
(7)A アンテナ入力コネクター
※ 本機にはチューナーユニット［ WTU-1830 ］が1台内蔵されています。
※ チューナーユニット［ WTU-1830 ］はパネル前面より増設することができます。
※ 遊技場など金属物の影響の大きい場所でご使用になる時はアンテナ［ YW-540 ］（別売）または［ YW-550 ］（別売）［ YW-560 ］（別売）を4本設置してください。
※ 混信軽減機能としてアンテナ入力ATT、スケルチ調節機能のほか、空きチャンネル検索機能、スケルチチェック機能、スケルチ解除機能があります。
※ 各アンテナ入力端子には、アンテナブースター［ YW-1000 ］（別売）をA1A2入力合計で3台、B1B2入力合計で3台が接続できます。また、各コネクターごとに直列に2台まで接続できます。
※ 入力コネクター（BNCプラグ［ YA-641 ］・別売）は、使用アンテナ数だけご用意ください。

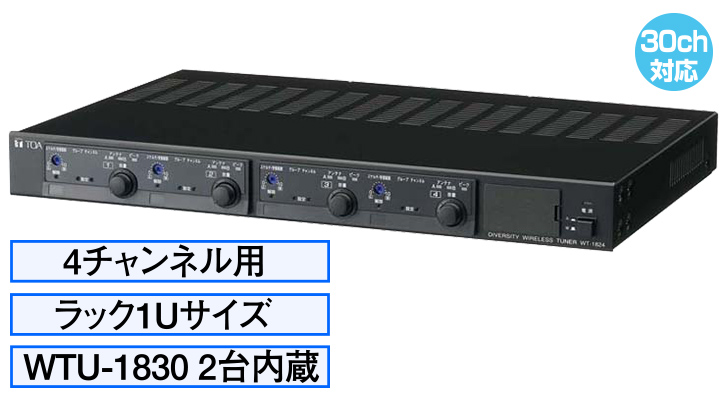

■PLLシンセサイザー方式
ダイバシティワイヤレスチューナー
WT-1824
希望小売価格￥243,000(税抜)
- 水晶制御PLLシンセサイザー方式による800MHz帯の据置型ワイヤレスチューナーです。
- ダイバシティワイヤレスチューナーユニット［ WTU-1830 ］が4台（2台内蔵、2台増設可能）まで装着できます。
- ラック取付金具［ MB-15B ］ （別売）を用いてラック装着も可能です。

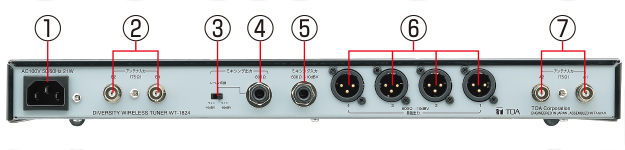

■リアパネル
(1)AC インレット
(2)B アンテナ入力コネクター
(3)ミキシング出力レベル切換スイッチ
(4)ミキシング出力端子
(5)ミキシング入力端子
(6)単独出力端子
(7)A アンテナ入力コネクター
※ 本機にはチューナーユニット［ WTU-1830 ］が2台内蔵されています。
※ チューナーユニット［ WTU-1830 ］はパネル前面より増設することができます。
※ 遊技場など金属物の影響の大きい場所でご使用になる時はアンテナ［ YW-540 ］（別売）または［ YW-550 ］（別売）［ YW-560 ］（別売）を4本設置してください。
※ 混信軽減機能としてアンテナ入力ATT、スケルチ調節機能のほか、空きチャンネル検索機能、スケルチチェック機能、スケルチ解除機能があります。
※ 各アンテナ入力端子には、アンテナブースター［ YW-1000 ］（別売）をA1A2入力合計で3台、B1B2入力合計で3台が接続できます。また、各コネクターごとに直列に2台まで接続できます。
※ 入力コネクター（BNCプラグ［ YA-641 ］・別売）は、使用アンテナ数だけご用意ください。
■ワイヤレスアンテナ混合分配器

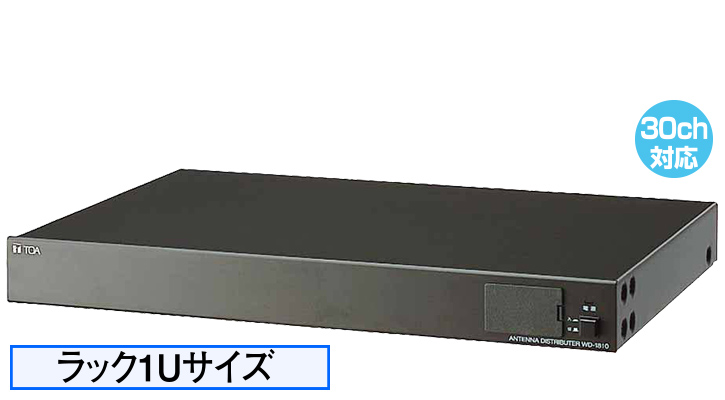

WD-1810
希望小売価格￥115,500(税抜)
- 800MHz帯ダイバシティワイヤレスアンテナシステム専用の据置型混合分配器です。
- ワイヤレスチューナー［ WT-1822 ］［ WT-1824 ］を合計4台接続できます。
- ラック取付金具［ MB-15B ］（別売）の使用により、ラック装着も可能です。
- 2アンテナ入力・4分配出力を2系統備えています。

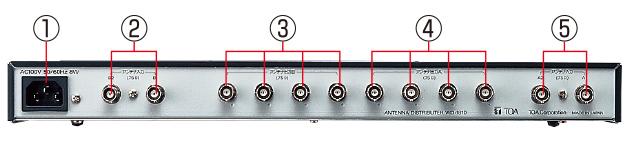

■リアパネル
(1)AC電源端子
(2)アンテナ入力Bコネクター（BNCコネクター）75Ω
(3)アンテナ出力Bコネクター（BNCコネクター）75Ω
(4)アンテナ出力Aコネクター（BNCコネクター）75Ω
(5)アンテナ入力Aコネクター（BNCコネクター）75Ω
※ 混信軽減機能としてアンテナ入力ATTを装備しています。
※ 各アンテナ入力端子には、アンテナブースター［ YW-1000 ］（別売）を2台までつなぐことができます。
※ 入力コネクター（BNCプラグ［ YA-641 ］・別売）は、使用アンテナ数だけご用意ください。

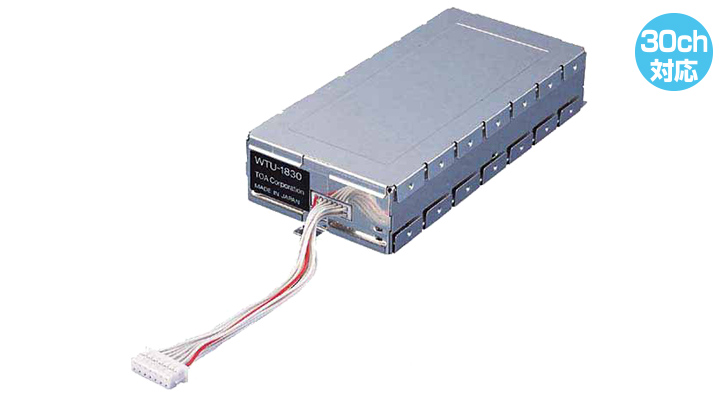

■PLLシンセサイザー方式
ダイバシティワイヤレスチューナーユニット
WTU-1830
希望小売価格￥71,800(税抜)
- ［ WT-1822 ］ ［ WT-1824 ］専用のプラグイン型チューナーユニットです。
- チューナー正面の設定スイッチの操作により30波の周波数設定が可能です。
※ 出荷時にはB11（806.125MHz）に設定されています。
※ B1〜4グループは同一グループとして最大6波まで使用できます。
また、B5グループは5波まで、B6グループは1波のみ使用できます。
※ 最大15波、30波同時使用に対応しています。
■シングルワイヤレスチューナー

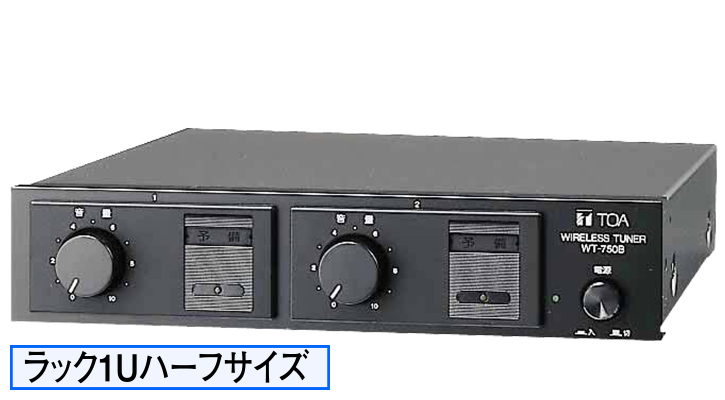

WT-750B
希望小売価格￥47,900(税抜)
- 800MHz帯ワイヤレスチューナーユニット WTU-1710 （別売）が2台まで装着できる、据置型のワイヤレスチューナーです。
- 別売のラックマウント金具を使用すれば、EIA規格に適合するラックに取付けることができます。

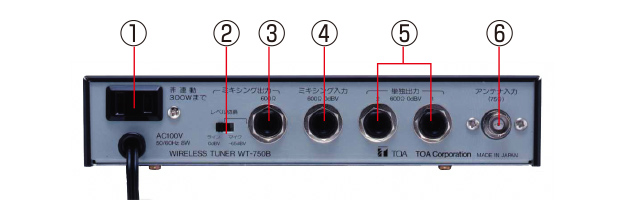

■リアパネル
(1)ACアウトレット
(2)ミキシング出力レベル切替スイッチ
(3)ミキシング出力端子
(4)ミキシング入力端子
(5)単独出力端子
(6)アンテナ入力コネクター（BNCジャック）75Ω
■ワイヤレスアンテナ混合分配器

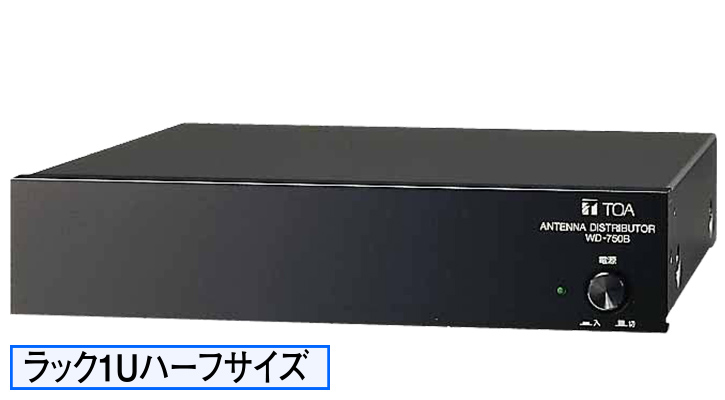

WD-750B
希望小売価格￥46,800(税抜)
- 800MHz帯ワイヤレスチューナーが3台まで接続できる、据置型のワイヤレスアンテナ混合分配器です。
- 別売のラックマウント金具を使用すれば、EIA規格に適合するラックに取付けることができます。

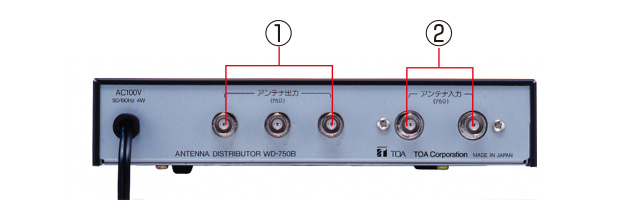

■リアパネル
(1)アンテナ出力コネクター（BNCジャック）75Ω
(2)アンテナ入力コネクター（BNCジャック）75Ω
■PLLシンセサイザー方式
シングルワイヤレスチューナユニット

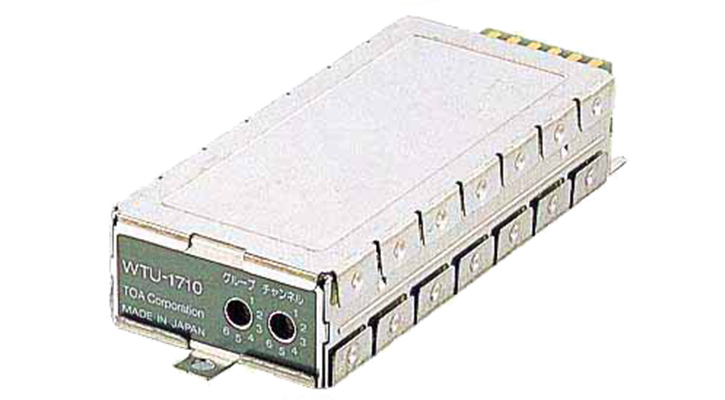

WTU-1710
希望小売価格￥35,900(税抜)
- 800MHz帯ワイヤレスシステム専用のプラグイン型PLLシンセサイザー方式ワイヤレスチューナーユニットです。
- チューナーユニット正面の設定スイッチの操作により30波の周波数設定が可能です。
※ 出荷時にはB11（806.125MHz）に設定されています。
※ B1〜4グループは同一グループとして最大6波まで使用できます。また、B5グループは5波まで、B6グループは1波のみ使用できます。
旧製品との互換性について
同一空間内で6ch以内の使用であれば、当社従来製品（800MHz）と混在してご使用いただけます。

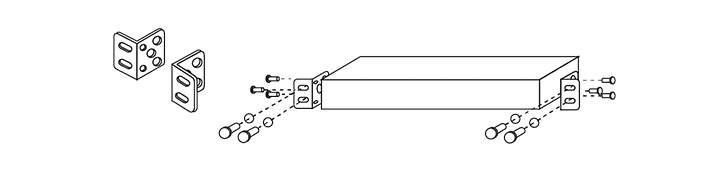

ラックマウント金具
MB-15B 取付図

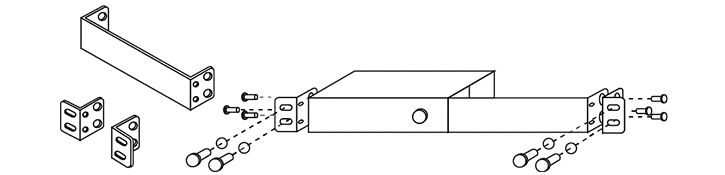

MB-15B-BK 取付図

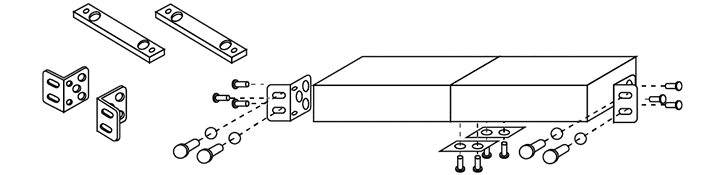

MB-15B-J 取付図
